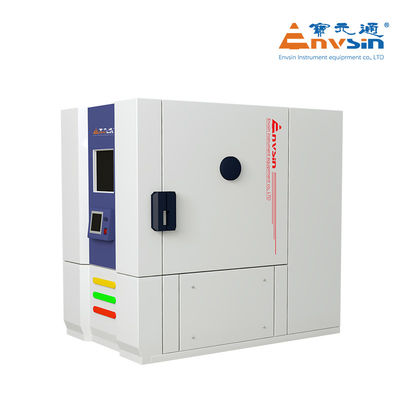

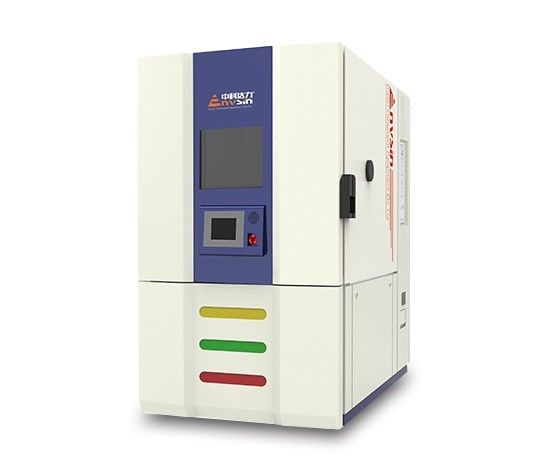

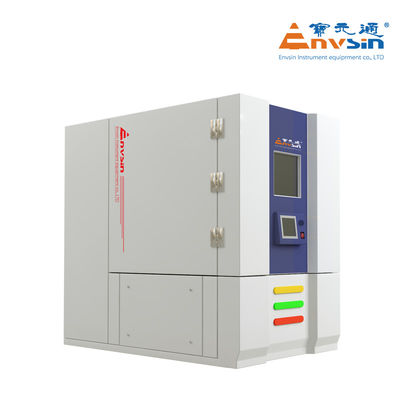

Aşırı çevresel test için yürüyüşü sıcaklık nemli oda

Test alanı

600L

İç boyut

800*800*950mm (W*D*H)

Dış boyut

1090mm*1960mm*1995mm ((W*D*H)

Güç kaynağı

AC380V±10%,50Hz±1,60A, 3/N/PE, toprak direnci < 4Ω

Max. Güç

60KW ((normal 35KW)

Max. Para birimi

100A (normal 30A)

Soğutma yöntemi

Su soğutucu (soğutma sistemi)

Kurulum alanı

• İş istasyonu zemini düz, iyi havalandırma; yanıcı maddeler, aşındırıcı gaz veya toz bulunmamalıdır.
• Yakınlarda güçlü bir elektromanyetik radyasyon kaynağı yok.
• Çözem sisteminin yakınında (kondensat suyu için 2 metre içinde)
• Yer taşıma kapasitesi 15000kg/m2'den az değil
• Doğru elektrik ve su kaynağı hazırlayın
• Eğer ihtiyacınız varsa su veya gaz kaynağı, önceden donatılmalıdır
• Çevre ısısı: 5°C~25°CÖnerilen, 25°C~35°C iyi çalışır; ((hava soğutmalı modeli için);5°C~40°C iyi çalışır (su soğutmalı modeli için)
• Çevre Nemliliği: ≤ 85% RH
• Çevre basıncı:86KPa106KPa
• Kurulum alanı güvencesi, aşağıdaki gibi:

- Hayır.

Soğutma suyu

Su sıcaklığı: 5°C≤su sıcaklığı ≤28°C. Su kaynağı klima soğutulmuş su ise, sıcaklığı 10°C'den daha düşük ise, boru kondansiye suyunun önlenmesi için bazı önlemler alınmalıdır.

1.Rüzgar soğutma tasarımı benimserse, su soğutma gerekmez

2Kullanıcının yeni bir soğutma suyu dolaşım sistemi inşa etmesi gerekiyorsa.Soğutma kulesi standart≥10 ton veya Su soğutucu soğutma kapasitesi≥35KW ((20°C)

3Soğutma suyu sistemi:GB50050-1995

Su akışı: ≥ 10 ton/saat

Boru çapı:G2.5 inç ×2

Giriş suyunun basıncı:0.3MPa~0.6MPa

Su basıncı farkı giriş ve çıkış:≥0.2MPa

Su talebi: GB50050-1995 standardına uygun

Sıcaklık testi

Sıcaklık aralığı:-70°C+180°C

Not:

1. Başka bir özel bildirim yoksa, GB/T5170-2008'e uygun olarak yüksüz test.

2.Ambient Temperature 25°C, iyi havalandırma durumu: 35°C≥RT>25°C'de iyi çalışır;Soğutma hızı ve termal yük kapasitesi, düşük ortam sıcaklığından etkilenir.

Sıcaklık dalgalanması: ± 0,1°C ± 0,5°C

Sıcaklık Tekdüzelik:± 0.5°C ± 1.0°C (boş)

Sıcaklık sapması: ± 0,1°C ± 0,5°C

Sıcaklık eğimi:<2.0°C

Doğrusal sıcaklık değişimi hızı -

-40°C+125°C, 11°C/dakikada, 5 kg PCB yükü ile

Doğrusal olmayan sıcaklık değişimi hızı:15°C/dakika

Test Standartları

1.GB/T 2423.1 Düşük sıcaklık testi

4.GJB 150.3 Yüksek sıcaklık testi

2.GB/T 2423.2 Yüksek sıcaklık testi

5.GJB 150.4 Düşük sıcaklık testi

3.GB/T2423.22 (Temp. Bisiklet testi)

6.IEC 60068-2 (Temp. Test)

Yüksel ısı kapasitesi grafiği

Standart sıcaklık testine uygulanır, yükleme için termal kapasite farklı sıcaklık değerinden değişir.

Yapı Kipi

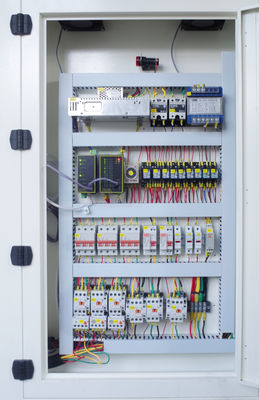

• Test odası yukarıda, buzdolabı altta, güç dağıtım kontrolü arkada.
• Ana kontrol paneli ön kapıda, ve genişletilmiş panel sağ tarafta.
• Kapı sağdan sola açılır. Hava dolaşımı kanalı ve klima sistemi test alanının arkasındadır:Soğutma ısı değiştiricisiHava ve nem algılayıcı cihazı.

Tasarım

• Dış malzeme: Her iki taraftan da statik kaplı soğuk valye çelik

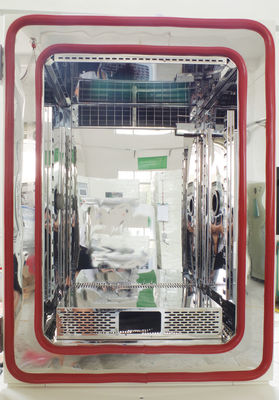

• İç malzeme: SUS304 paslanmaz çelik
• İzolasyon malzemesi: Sert poliüretan köpük yalıtım katmanı

Yük taşıma

• Raf yükleme kapasitesi:≤50Kg (ortalama yüklenmiş)
• Test durum çerçevesi taşıma kapasitesi:≤20Kg ((ortalama yükle)
• Deneme alanı toplam yük ağırlığı ((raklar ve alt) ≤80kg

Oda kapısı

• Sol tarafta menteşeli tek kapı;
• Kapı boyutu: 800×950 mm ((W×H);
• Silikon kauçukla donatılmış ve kondansiyon önleyici bir ısıtma sistemi;

Gözlem penceresi

Boyutu:280 × 400 mm ((W × H), kaplı ısıtıcı donma önleyici boş cam

Kablo portları

Sol ve sağ taraflarında Φ50 mm'lik 2 port, vida kapakları ve yumuşak silikon fişlerle.

Far

Gözlem penceresinde

Raflar

Örnekler için 2 raf; yüksekliği ayarlanabilir

Çöplük delikleri

Dışarıdaki kondensat suyu için kondensat suyu drenaj delikleri

Dökme Limanı

Kondensat suyu boşaltmak için kasanın arkasında yer alan

Hareketli Kaynaklar

Güçlü ayarlanabilir tekerler

Su/elektrik için ayrı tasarım

Nem sistemi ve elektrikli kontrol sistemi güvenlik için ayrılmıştır ((patent no.:ZL201220245236.8)
