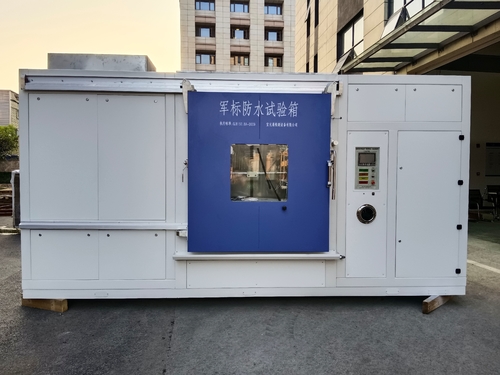

Model numarası: EFS-PRO-5600
Test gereksinimleri: Yağmur damlalarının test ürününe 0 ̊45° açıyla eşit bir şekilde çarpmasını sağlamak için 5 ̊18 m/s (% 5'lik bir hata ile).(Rüzgar hızı püskürtme testi, test tezgahının iç odadaki konumunu ve dikey eksen boyunca üst damlatma tepsisinin konumunu ayarlayarak yapılabilir., yağmur damlalarının ürüne 0 ̊45° açıyla çarpmasına izin verir.)
1.Sıcaklık testi özellikleri:
Sıcaklık aralığı: RT+10°C'den 55°C'ye kadar ayarlanabilir (Örneğin sıcaklığını korumak için önceden ısıtılabilir: Yağmur suyu sıcaklığı +10°C'den 55°C'ye kadar)
Sıcaklık sapması: ±2.0°C
Sıcaklık dalgalanması: ±0,5°C
2Yağmur testi özellikleri:
I. Yağmur yoğunluğu: 100 mm'den 280 mm/s'ye ayarlanabilir.
II. Yağmur damlası hızı: 9 m/s (Hız, suyun serbest düşme yoluyla hızlanmasına izin veren üst damla tepsisinin yüksekliğini değiştirerek ayarlanabilir.) III. Yağmur damlası çapı: 0,5 mm ∼ 4,5 mm.
IV. Yağmur püskürtmesi testi süresi: 0 ila 999 dakika arasında ayarlanabilir.
V. Çoklu nozeller, nozel mesafesi: 710 mm. VI. püskürtme basıncı: ≥276 kPa. VII. Yağmur damlası çapı: 0,5 mm ∼4,5 mm.
VIII. Akış Hızı: Yaklaşık 1200 L/Saat.
IX. Fıskiyeler: Yukarıya monte edilmiş, kare, açı ve yüksekliği ayarlanabilir. Özellikle ≤0,56 m2 olan numune yüzeyinde en az bir fıskiyenin yerleştirilmesini sağlamak için tasarlanmıştır.örneğin yüzeyinden nozel mesafesi 450×500 mm.
X. Su püskürtüme testi süresi: 0 ila 999 dakika arasında ayarlanabilir.
XI. Damla deliği çapı: φ0,5 mm. XII. Damla çapı: 0,5 mm ∼4,5 mm (damla tepsisinden 1 metre uzaklıkta ölçülür).
XIII. Tipik damlalama hızı: 140 L/m2/h ve 300 L/m2/h, diğer oranlar ayarlanabilir.
XIV. Yağmur damlası hızı: 9 m/s (Hız, suyun serbest düşme yoluyla hızlanmasına izin veren üst damla tepsinin yüksekliğini değiştirerek ayarlanabilir.) XV. Damla deliği aralığı: 20 mm.
XVI. püskürtme nozeleri: Suyun damlacık oluşturmasına izin veren entegre nozeller.
XVII. Damla testi süresi: 0 ila 999 dakika arasında ayarlanabilir.
3Döner test masası:
I. Masa Boyutu: 1000 mm çapında dairesel masa
Masa dönme hızı: 1 ′5 r/min, hız ayarlanabilir
III. Dönüş açısı: Her bir açı için ayarlanabilir durma süresi ile 90°, 180°, 270° veya 360° ayarlanabilir
IV. Ağırlık kapasitesi: 400kg
V. Konum Düzenleme: Konumu ayarlamak için sola veya sağa hareket etme yeteneği ile odanın içindeki merkezi rehber rayına sabitlenir.
4- Üst damla tepsisi:
I. Damla yüksekliği: >4100mm, damla tepsisi motorlu ve yüksekliği ayarlanabilir
II. Damla Tabak Alanı: 1000 × 1000 mm
5- Oda hacmi.
I. Test hacmi: 5600L
II. İç boyut: 2200×1500×1700mm (W*D*H)
III. Dış boyut: 5200mmx2400mmx6870mm (W*D*H) IV. Kapı boyutu: 2100×1400 ((W*D)

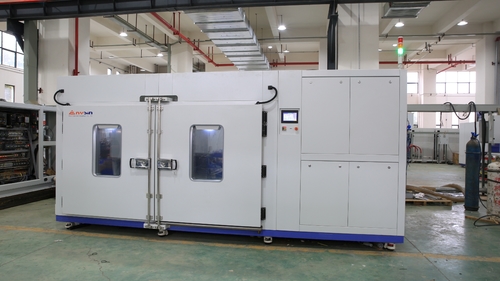

Model numarası: ET71100S2
1. Sıcaklık testi özellikleri
Düşük sıcaklık çarpma sıcaklık aralığı:-70°C-10°C
Yüksek sıcaklık şok sıcaklık aralığı: +60°C+150°C
Sıcaklık dalgalanması: ± 0,5°C
Sıcaklık eşitliği: ≤2°C
Sıcaklık sapması (yük olmadan): ±2°C
Sıcaklık eğimi:

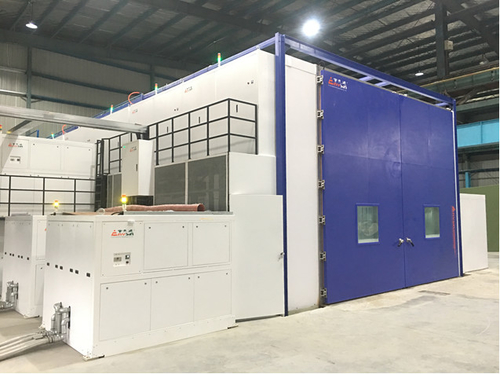

Model numarası: ETCZ686/6090
1.Sıcaklık ve nem testi özellikleri:
Sıcaklık aralığı:-70°C - 90°C
Nem aralığı:% 20 ~ 98%
2. Oda hacmi
I. Deneme odası: 7000 mm × 14000 mm × (8000/4500) mm (Uzunluk × Genişlik × Yükseklik)
• 14000mm derinliği üç parçaya ayrılabilir: 10000mm + 4000mm (ortadaki bölüm bölme levhaları ile, her bölüm ayrı ayrı bölünür).
• A. Yaklaşık 7000 mm × 10000 mm × 8000 mm (Açıklık × Derinlik × Yükseklik) (560m3)
• B. Yaklaşık 7000mm × 4000mm × 4500mm (Kırçık × Derinlik × Yükseklik) (126m3)
II. Dış boyut: 16200x15700x8850mm ((W*D*H) Çıkış odasının boyutunu içerir.
III. Geçiş odası boyutu: 1500x1500x2200mm Kapı açılış boyutu: 900x1900mm (WH) Gözlem penceresi: 400x500mm (WH) İzleme odası bağımsız yapısı: 3000x4000x2500mm (WDH)
IV. Depo A: Ana kapı: 6600x5000mm (W*H), tek kapı, elektrikli yan kaydırma kapısı Ana kapının her tarafında yaklaşık 400x500mm'lik bir gözlem penceresi
V. Depo B: Ana kapı: Bir kişi tarafından çalıştırılabilen yardımcı güçlü sürgülü tip, iyi mühürlenmiş, boyutu: 4000x4500mm (W*H), ana kapının her tarafında bir gözlem penceresi: 400x500mm
VI. Depolar arasındaki bölmeler: Çift katmanlı bölmeler, iki özel test deliği olan bölme kapıları, delik çapı 150mm, bölme kapısı açılış boyutu: 6600x4500mm
3Test Standartı
I. Boş yükte sıcaklık ve nem ölçümü
• Sıcaklık aralığı: -60°C ~ 90°C • Nem aralığı: 25% RH ~ 98% RH
• Sıcaklık değişim hızı: ≥1°C/min (-55°C ~ 70°C)
II. Yüklü sıcaklık değişim hızı ölçümü Toplam araç ağırlığı 60T, sabit sıcaklık sıcaklık yükü 150KW koşulları:
A. Isıtma hızı: ≥1°C/min (-55°C ~ 70°C, ortalama değer)
B. Soğutma hızı: ≥ 0,5°C/min (-55°C ~ 70°C, ortalama değer)
Toplam araç ağırlığı 45T, ısıtma ve soğutma ısı yükü 50KW koşulları:
C. Isıtma hızı: 1°C/min (-55°C ~ 70°C, ortalama değer)
D. Soğutma hızı: 0,5°C/min (-55°C ~ 70°C, ortalama değer)
Toplam araç ağırlığı 15T, ısıtma ve soğutma ısı yükü 50KW koşulları:
E. Isıtma hızı: 1°C/min (-55°C ~ 70°C, ortalama değer)
F. Soğutma hızı: 0,5°C/min (-55°C ~ 70°C, ortalama değer)
