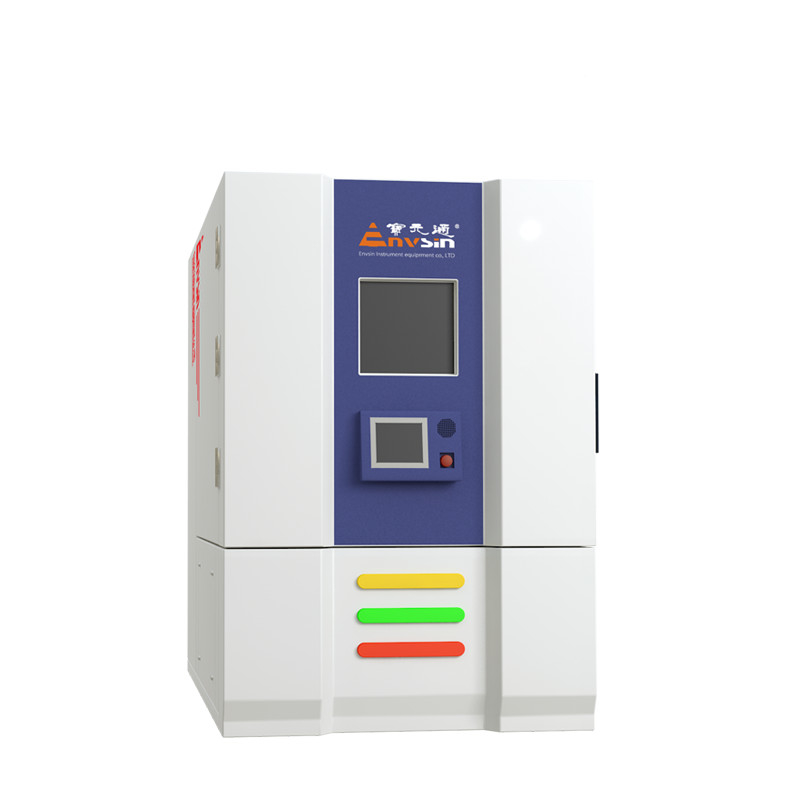

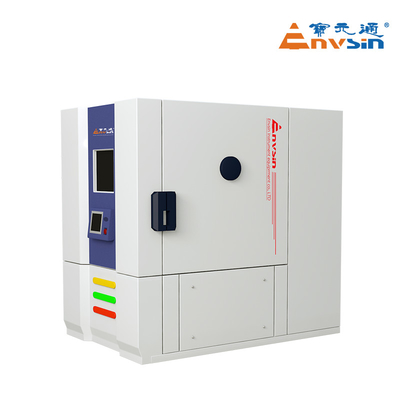

SUS304 Paslanmaz Çelik ESS Test Odası 990L Sıcaklık Döngüsü

Test Alanı

990 litre

iç boyut

1100*950*950mm (G×D×Y) (G×D×Y)

Dış boyut

1350mmx1890mmx2050mm(G×D×Y)

Güç kaynağı

AC380V±10%,50Hz±1,60A, 3/N/PE, toprak direnci < 4Ω

Maks.Güç

75KW(Ortalama güç yaklaşık 35KW'dir)

Maks.Para birimi

130A(Ortalama akım yaklaşık 55A'dır)

Soğutma yöntemi

Su Soğutmalı(Soğutma sistemi)

Kurulum Yeri

• İş istasyonu zemini düz, iyi havalandırmalı olmalıdır;yanıcı madde, aşındırıcı gaz veya toz yok.

• Yakınlarda güçlü elektromanyetik radyasyon kaynağı yok

• Drenaj sistemine yakın (yoğuşma suyu için 2 metre içinde)

• Zemin taşıma kapasitesi en az 15000kg/m2

• Uygun güç kaynağı ve su kaynağı hazırlayın

• Su veya gaz kaynağına ihtiyacınız varsa, önceden donatılmalıdır.

• Ortam Sıcaklığı: 5℃~25℃ önerilir, 25℃~35℃ iyi çalışır;(hava soğutmalı model için);5℃~40℃ iyi çalışır (su soğutmalı model için)

• Ortam Nemi: ≤85% RH

• Ortam Basıncı:86KPa～106KPa

• Aşağıdaki gibi kurulum alanı güvenceleri

  ​

​

Soğutma suyu

Su sıcaklığı: 5°C ≤ su sıcaklığı ≤28°C. Su kaynağı klima soğutmalı su ise, sıcaklığı 10°C'den düşüktür, borularda yoğuşma suyu oluşmasını önlemek için bazı önlemlerin alınması gerekir.

1. Hava soğutmasının tasarımını benimserseniz, suya ihtiyaç duymazsınız.

2. Kullanıcının yeni soğutma suyu sirkülasyon sistemi kurması gerekiyorsa. Soğutma kulesi standardı

≥10tons veya Su soğutucu soğutma kapasitesi≥35KW(20℃).

3. Soğutma suyu sistemi: GB50050-1995

Su akışı: ≥ 10 ton/saat

Boru çapı: G2,5 inç ×2

Giriş su basıncı:0.3MPa~0.6MPa

su basıncı farkı girişi ve çıkışı: ≥0.2MPa

Su talebi: GB50050-199 standardını karşılayın5

Sıcaklık Testi

Sıcaklık Aralığı: -70℃～＋180℃

Not: 1. Başka bir özel bildirim yoksa, yüksüz olarak test edin, GB/T5170-2008'i karşılayın.

2.Ortam Sıcaklığı 25°C, iyi havalandırma koşulu: 35°C≥RT>25°C ise iyi çalışır; Soğutma hızı ve termal yük kapasitesi, ortamın düşük sıcaklığından etkilenir.

Sıcaklık dalgalanması: ± 0.5 ℃

Sıcaklık Tekdüzeliği:0.1℃～2.0℃

Sıcaklık Sapması :±0.1℃～±2.0℃

Sıcaklık Gradyanı: <2.0℃

Doğrusal sıcaklık değişim oranı -

içinde - 45 ~ + 100 ℃, 15 ℃ / dak

Doğrusal olmayan sıcaklık değişim oranı<15℃/dak

Sıcaklık Nem Testi

Sıcaklık Aralığı:+10℃～＋95℃

Nem Aralığı:10%RH～98%RH

SıcaklıkTekdüzelik:±0.5℃～±2.0℃

Nem Eşitliği:±1.0%RH～±5.0%RH

SıcaklıkSapma:±0.1℃～±2.0℃

Nem Sapması:±1.0%RH～±5.0%RH

SıcaklıkDalgalanma:±0.1℃～±0.5℃

Nem dalgalanması:±1.0%RH～±3.0%RH

Sıcaklık Gradyanı : <2.0℃

Nem Gradyanı <%5.0 Bağıl Nem

Test Standartları

1 GB/T 2423.1 Düşük Sıcaklık.Ölçek

5 GJB 150.3 Yüksek Sıcaklık.Ölçek

2 GB/T 2423.2 Yüksek SıcaklıkÖlçek

6 GJB 150.4 Düşük SıcaklıkÖlçek

3 GB/T2423.34 İklim Döngüsü Testi

7 GJB 150.9 İklim Testi

4 IEC60068-2 İklim Testi

8 MIL-STD-202G-103BNem Testi

Yük Termal Kapasite Tablosu

Standart sıcaklık testine uygulayın, yükleme için termal kapasite farklı sıcaklık değerlerinden farklıdır.

Sıcaklık ve Nem Kontrol Tablosu
