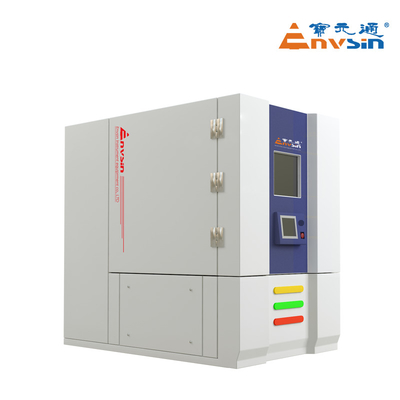

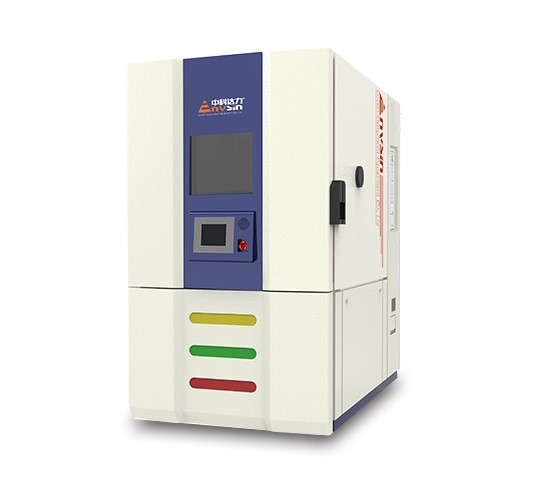

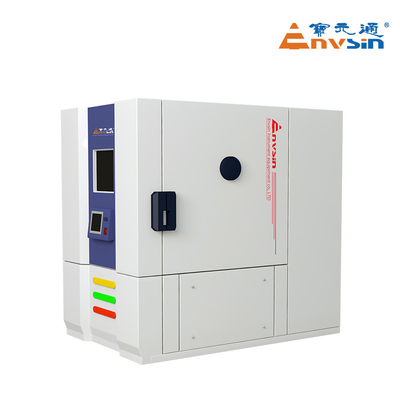

335L Stres Tarama Çevresel Test Odaları Su Soğutmalı

Test alanı

335L

İç boyut

800*650*650mm(W×D×H)

Dış boyut

1800mm*2500mm*2300mm(W*D*H)

Güç kaynağı

AC380V±10%, 50Hz±1 dört tel üç faz+ toprak tel ((3/N/PE),Toplama direnci<4Ω

Max. Güç

65KW

Max. Para birimi

110A

Soğutma yöntemi

Su soğutmalı

Sistem yapısı

Üç kısımlı yapı:hareketsiz bağımsız test alanı.Ön ısıtma alanı.Ön soğutma alanı

Kurulum alanı

• Yakınlarda güçlü bir elektromanyetik radyasyon kaynağı yok.
• İdrenaj sistemine yakın (soğutma ünitesine 2 metre uzaklıkta,kondensat suyu için)
• Yer taşıma kapasitesi en az 20000kg/m2
• Doğru elektrik ve su kaynağı hazırlayın
• Eğer ihtiyacınız varsa su veya gaz kaynağı, önceden donatılmalıdır
• Çevre ısısı: 5°C~25°CÖnerilen, 25°C~35°C iyi çalışır; ((hava soğutmalı modeli için);5°C~40°C iyi çalışır (su soğutmalı modeli için)
• Çevre Nemliği: ≤ 85% RH;
• Çevre basıncı:86KPa ∼106KPa;
• Kurulum alanı güvencesi, aşağıdaki gibi:

- Hayır.

Csu içme

Su sıcaklığı:5°C≤Su sıcaklığı≤28°C tüm teknik göstergeye ulaşır, 28°C

Su kaynağı sıcaklığı ≤10°C,kondensat suyunun oluşmasını önlemek gerekir

Su akışı: ≥15 ton/saat

Boru çapı:G2.5 inç ×2

Hidrolik basınç:0.3MPa~0.6MPa

Hidrolik basınç farkı:≥0.2MPa

Su kalitesi talebi:GB50050-1995

Hava basıncı

Sıkıştırılmış hava giriş basıncı:0.6MPa ∙0.7MPa

Pnömatik kullanım altında basınçlı havanın nemliliği:≤30g/m3

Kuru hava kullanımı altında basınçlı havanın nemliliği:≤1,5g/m3

Çalışma odası sıcaklığı şok testi parametresi

Termal Şok Deneme Odaları--S2:

• Düşük sıcaklık şok aralığı:-55°C-10°C
• Yüksek sıcaklık şok aralığı: +60°C ∼ +150°C

- Hayır.

Düşük yüksek + oda sıcaklığı şok testi odası-S3:

• Düşük sıcaklık şok aralığı:-65°C-10°C
• Yüksek sıcaklık şok aralığı: +60°C+150°C
• PAMP Çevresel Stres Taraması
• Düşük sıcaklık aralığı:-55°C-10°C
• Yüksek sıcaklık aralığı: +60°C+125°C
• Sıcaklık eğimleri: 3°C/min 30°C/min
• Sıcaklık dalgalanması: ± 0,1°C ± 1,0°C
• Sıcaklık eşitliği: ± 0,5°C ± 2,0°C
• Sıcaklık sapması:<±2°C

Not:

1. Başka bir özel bildirim yoksa, GB/T5170-2008'e uygun, yüksüz test.

20°C+60°C aralığında, Şok sıcaklığı ayarlama ve RAMP Çevre Stres Tarama fonksiyonu onaylanmıyor.

3Hava soğutulmuş test odası deney verileri, çevre sıcaklığı: 25°C, iyi havalandırma durumu; 35°C≥RT>25°C iyi çalışır; düşük sıcaklık aralığı,Soğutma hızı ve termal yük kapasitesi değişken ortam sıcaklığından etkilenir..

4Suyla soğutulmuş test odası test verileri, su sıcaklığı ≤28°C, Hidrolik basınç 0.3MPa~0.6Mpa, Hidrolik basınç farkı≥0.2Mpa

Önyükle.

Sıcaklık SV: +50°C+220°C

Sıcaklık yükselme süresi: RT→+220°C 50 dakikalık

Soğutmadan önce.

PV: 75°C+70°C

Sıcaklık azaltma süresi: RT-75°C 60 dakikalık

Geçici iyileşme süresi

<15min ((hava çıkışındaki ölçüm)

Test standardı

                          Deney standardı-S2:

GB/T2423.22

MIL STD 202F, yöntem 107G

IEC 60068-2-14, Test Na

BS 2011

DIN 40046, Test Na

JESD22-A101-A

                          Deney standardı-S3:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

JIS C 60068-2-14

JASO D 0144

EIA JED-2531A

Çevresel Stres Tarama Test Standartı:

IEC 60749-25 ((JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 ((EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211
