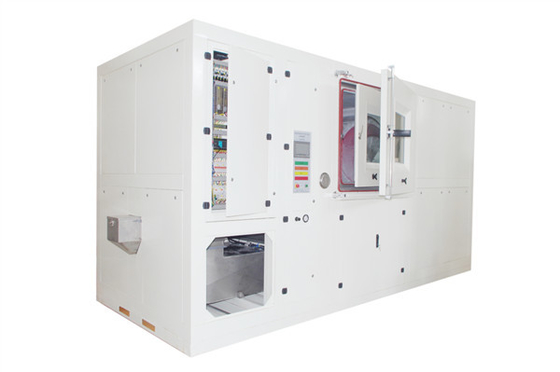

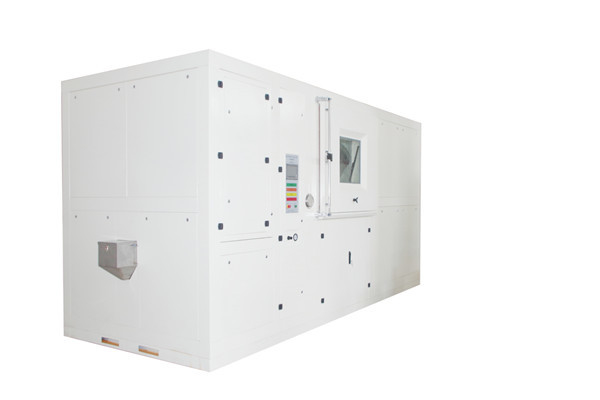

IP5X IP6X Standart Kum ve Toz Test Odası 1000L CE Onaylı

IP5X IP6X Standart Kum ve Toz Test Odası 1000L CE Onaylı

Marka Adı:	Envsin
Model Numarası:	ESC-1000
Moq:	1 Takım
fiyat:	$8000 >=1 Set
Ödeme Şartları:	T/T, L/C
Tedarik Yeteneği:	ayda 10 takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

CE ISO

Standart:

IP5X,IP6X

Test alanı:

1000 Litre

Maks Sistem Gücü Yaklaşık:

2KW

Maksimum Sistem Akımı Yaklaşık:

7.9A

İç malzeme:

Sus304 -shiness çelik

İç boyut:

1000mm×1000mm×1000mm(G×D×Y)

Ambalaj bilgileri:

ahşap kasa

Yetenek temini:

ayda 10 takım

Vurgulamak:

1000L Kum ve Toz Test Odası

CE Kum Tozu Test Odası

1000L Kum Tozu Test Odası

Ürün Tanımı

1 Özellik
1.1 Test Alanı	1000 litre
1.2 İç Boyut	1000mm×1000mm×1000mm(G×D×Y)
1.3 Dış Boyut	Yaklaşık:1500mm×1430mm×1920mm(G×D×Y) (Lütfen nihai tasarıma tabi olacaktır)
1.4 Güç kaynağı	AC380V±10%,50Hz±1 3 Fazlı, 4 Telli + Topraklama Teli(3/N/PE),Topraklama Direnci 4Ω'dan az
1.5 Maksimum Sistem Gücü	Yaklaşık: 2KW
1.6 Maksimum Sistem Akımı	Yaklaşık:7.9A
2 Şartname
2.1 SıcaklıkMenzil	RT﹢10℃～﹢80℃
	SıcaklıkSapma: ± 5.0 ℃
	Sıcaklık dalgalanması:≤±2℃
2.2 Nem Aralığı	Not: Test ortamı koşulları: ortam sıcaklığı +25℃, bağıl nem ≤%85, test odasında numune yok
2.3 Test tozu	75μm hazne deliğinden geçebilen kuru talk, tel çapı 50μm kare boş elek
2.4 Toz konsantrasyonu	2～5kg/m³
2.5 Numune rüzgar hızı	≤2m/sn
2.6 Vakum derecesi	2Kpa (ayarlanabilir)
2.7 Test Standartları	GB4208-93 Kum tozu test yöntemi GB2423.37-89 Kum tozu test yöntemi JIS D0207
3 Yapı
3.1 Yapı Modu	Test odası ayrılmaz bir yapıyı benimser ve test odası ana gövdedir.Test odasının sağ tarafında, yerleşik elektrik kontrol cihazı ve işletim paneli cihazı ile bir elektrik kontrol kabini kurulur.Test odasının arkası ve altı mekanik ve elektrik kabini, dahili toz pompası, kum tozu vibratörü ve diğer cihazlarla donatılmıştır.Vakum arayüz cihazı, kum ve toz ısıtıcısı, numune depolama rafı, kum ve toz sirkülasyon hava kanalı, test odası kapısı ve diğer cihazlar, iç test alanına kurulmalıdır.
3.2 Malzeme	Dış malzeme: Soğuk haddelenmiş çelik levha + iki taraflı elektrostatik püskürtme işlemi İç malzeme: SUS304 paslanmaz çelik Yalıtım malzemesi: sert poliüretan yalıtım köpük tabakası
3.3 Oda Kapısı	Tek menteşeli kapı * 1 takım Alaşım çekme düğmesi kapı kolu * 1 takım Büyük boy cam izleme penceresi * 1 takım Görsel pencere manuel toz kazıyıcı * 1 takım
3.4 Çalışma alanı rafı	Test odasının alt kısmında paslanmaz çelik ızgara numune rafı x 1 set
3.5 Çalışma alanı toz ısıtıcısı	Fin alaşımlı zırhlı elektrikli ısıtıcı x 1 set ile, nemi azaltabilir, katılaşmayı önleyebilir, kum tozunu ısıtabilir
3.6 Çalışma alanı toz yolunu dolaştırır	Boru, stüdyonun üstündeki toz çıkışından kum ve alttaki toz çıkışından kum üflemek için frekans dönüşümlü toz pompası tarafından kontrol edilen kum ve toz hava kanalını dolaştırır.
3.7 Test odası elektrik kontrol kabini	Küçük elektrikli kontrol kabini, stüdyonun sol tarafına mandallı kapı kapak plakası ile monte edilmiştir. Yerleşik elektrik bileşenleri, kontrolörler, sürücüler vb. Elektrik kontrol kabininin önünde (test odasının sağ önü), insan-makine etkileşimi için bir kontrol paneli bulunur.
3.8 Test odası kontrol paneli	İnsan-bilgisayar etkileşimi LCD dokunmatik ekran x 1 set, dokunmatik kontrol ve cihaz durumu bilgi ekranı entegre Güç düğmesi anahtarı x 1 Acil durdurma anahtarı x 1 Alarm zili x 1
3.9 Altta toz emisyonu kutusu	Test odasındaki kum tozunu toplamak ve değiştirmek için test odasının altındaki çekmece tipi toz boşaltma kutusu
3.10 Kum ve toz taşıma cihazı	Sirkülasyonlu toz kanalı toz pompası testi kum tozu sirkülasyon işlemi, kum tozu yağış yoğuşmasını önlemek için toz dönüş ağzı kum tozu titreşim pompası
4 Sıcaklık ve nem düzenleyici sistem
4.1 Sıcaklık kontrol modu	Kapalı döngü geri beslemeli ısıtma kontrol sistemi, sıcaklık sensörü, kontrolör, katı hal röle sürücü modülü ve elektrikli ısıtıcı yürütme elemanından oluşur.PID kontrol hesaplama yöntemi ile test odasındaki ortam havasının sıcaklığı gerçek zamanlı ve hızlı bir şekilde dinamik olarak kontrol edilir, böylece dehidrasyon için kum tozunun sıcaklığı arttırılır.
4.2 Nem kontrol modu	Nem sensörü, kontrolör, yönetici bileşenlerin katı hal rölesi sürüş modülü, elektrikli ısıtıcı, kuru fan geri beslemeli nem alma ısıtma sistemi, sistem üzerinden Ayarlar, gerçek zamanlı dinamik olarak hızlı bir şekilde oda stüdyo ortamı hava nemini test etmek için, kuru bir kum tozu çevre aglomera yoğuşmak kolay değildir.
4.3 Kontrolör	PLC programlanabilir kontrolör
4.4 Isıtma sürücüsü	Kontrol sistemi çıkış ısıtma sinyali → SOLID-state röle SSR → ısıtma aktüatörü (yüksek sıcaklığa ve korozyona dayanıklı alaşım zırhlı elektrikli ısıtıcı)
4.5 Sıcaklık sensörü	Platin altın PT100 Ω termal direnç sıcaklık sensörü
4.6 Nem sensörü	Kapasitif nem sensörü
5 Kum tozu akış kontrol sistemi
5.1 Kum tozu akış kontrol modu	Rüzgar hızı sensörü, kontrolör, elektromanyetik valf, AD sürücü modülü, frekans dönüştürücü, pompa kapalı döngü geri besleme kontrol sisteminin santrifüj tozu, PID kontrol hesabı yoluyla, gerçek zamanlı dinamik test kutusu stüdyo toz rüzgar hızı hızlı ince ayar kum tozu sirkülasyon akışını kontrol etmek için kontrol.
5.2 Kontrolör	PLC Programlanabilir kontrolör
5.3 Sürücü	Dijital sinyal sürücüsü kademesiz dönüştürücü, AD sürücüsü
5.4 Aktüatör	Değişken frekanslı toz pompası
5.5 Sensör	Elektronik rüzgar hız sensörü
6 Kontrol sistemi
6.1 LCD dokunmatik kontrol sistemi	Dokunmatik kontrol modülü, programlanabilir PLC kontrolörü + entegre renkli LCD dokunmatik ekran.Kontrol Ayarlarını ve durum bilgisi ekranını tek bir arayüzde ayarlayın (örnek resim sadece referans içindir, detaylar varlığa tabidir)
6.2 Ekran arayüzü	TFT renkli LCD ekranlı 7,0 inç 800X480 nokta vuruşlu ekran
6.3 Çalışma modu	Dokunmatik ekran diyalog tipi işlem, dokunmatik giriş parametreleri
6.4 Program Editörü	Kullanıcı tanımlı program editörü, varsayılan uzun süre kaydetme, kesilebilir ve yönetimi değiştirebilir
6.5 Veri Görüntüleme	Set değeri, ölçülen değer, çalışma süresi, programın çalışma durumu, çıkış durumu ve diğer bilgiler
6.6 Fonksiyon uzantısı	Bol miktarda harici çıkış portu programlanabilir mantık kontrolü ile akıllı algılama ucu uzatma yeteneği
6.7 Veri depolama ve fonksiyon arayüzleri	6.7.1Veri depolama: Depolama bilgileri, test tarihi ve saatini, test hedef değerini ve test ölçüm değerini ve diğer ana test parametrelerini içerir.Depolama örnekleme süresi ayarlanabilir ve 1 yıldan az olmayan test verileri saklanabilir.Veriler, harici depolama ortamı (USB disk) aracılığıyla dışa aktarılabilir;
	6.7.2Veri arayüzü: Denetleyici, veri indirmeyi desteklemek için genişletilebilir bir USB arabirimine sahiptir
	6.7.3İletişim arayüzü: Üst PC iletişim fonksiyonu yazılımı gibi RJ45 veri arayüzüne sahip test odası, bilgisayar uzaktan yönetim fonksiyonunu elde etmek için bu arayüze bağlanabilir;
6.8 Diğer işlev	6.8.1 Hata alarmı ve nedeni, işlem istemi işlevi 6.8.2 Güç kapalı koruma işlevi 6.8.3 Sıcaklık, basınç, rüzgar hızı koruma fonksiyonunun üst ve alt limitleri 6.8.4 Takvim zamanlama işlevi (otomatik başlatma ve otomatik durdurma) 6.8.5 Başlangıç otomatik kontrol işlevi 6.8.6 Parola koruma denetleyicisini ayarlayın, parametreler ayarlanabilir
7 Güvenlik koruma cihazı
7.1 Kum ve toz sirkülasyon sistemi	7.1.1 Test Alanı aşırı sıcaklık koruyucusu 7.1.2 Toz pompası aşırı yük koruması
7.2 Isıtma sistemi	7.2.1 Isıtıcı hava yanık koruması 7.2.2 Isıtıcı aşırı yük koruması
7.3 Güç kaynağı sistemi	7.3.1 Güç kaynağı faz kaybı ve faz sırası hata koruması 7.3.2 Bağımsız kısa devre aşırı akım koruma kontrol devresi 7.3.3 Yüksek akım ana devreden bağımsız kısa devre aşırı akım koruması 7.3.4 ELBC kaçak devre kesici kaçak koruması, RC elektronik aşırı gerilim koruması
7.4 Diğer	Test odası kabuk topraklama koruması
