IPX Elektronik Dayanıklılık Testleri için Yağmur Test Odası Kompakt Laboratuvar Kullanımı

IPX Elektronik Dayanıklılık Testleri için Yağmur Test Odası Kompakt Laboratuvar Kullanımı

Marka Adı:	Envsin
Model Numarası:	EFS-LC
Moq:	1
fiyat:	$15000 >=1 Set
Ödeme Şartları:	L/C, D/A, D/P, T/T
Tedarik Yeteneği:	ayda 5 takım

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

CE ISO

Ürün Adı:

Yağmur Test Odası, ip su geçirmez oda

Güç kaynağı:

AC 3 Faz 380V 60/50Hz

Garanti:

1 yıl

test standardı:

IEC60529

Salıncak hızı:

0~9999

Malzeme:

SUS 304 Paslanmaz Çelik

Ambalaj bilgileri:

ahşap kasa

Yetenek temini:

ayda 5 takım

Vurgulamak:

SUS 304 Yağmur Püskürtme Test Odası

Su Geçirmez Yağmur Püskürtme Test Odası

Yağmur Püskürtme Test Odası ISO

Ürün Tanımı

1Özellikler
IPX1 IPX2	Su sıcaklığı: Su sıcaklığı ile numune arasındaki sıcaklık farkı 5 °C'den fazla olmamalı ve su sıcaklığı 5 °C'den düşük olmamalıdır.
	Çubuk deliği çapı: Ø 0.8 mm (değiştirilebilir)
	Düzene ve numune arasındaki minimum mesafe 200 mm'dir.
	İğne tüpü mesafesi: 20 mm
	Test tezgahı hızı: (1 ~ 20) R / min ( ayarlanabilir)
	Test tahtası boyutu: Φ 600mm* 600mm
	Test bandının yük taşıma gücü: ≤ 30kg (özelleştirilebilir)
	Merkezi kaçış mesafesi: 100 mm
	Diğer gereksinimler: test tezgahı açıyı ayarlayabilir.
IPX3XIPX4	Çöplük yüzüğünün yarıçapı: R400mm
	Açıklık çapı: Φ 0,4 mm (değiştirilebilir)
	Düzene ve numune arasındaki maksimum mesafe 200 mm'dir.
	İki delik arasındaki mesafe: 50 mm
	Su püskürtme borusunun çapı: Φ 16 mm
	püskürtme borusunun salınımı: 0 ° ~ ± 165 ° salınım açısı programda ayarlanabilir ve servo motor tarafından kontrol edilebilir.
	püskürtme akışı: delik başına 0.07l min ± 5% (pürüz basıncının değişimi ile kontrolörde ayarlanabilir ve görüntülenebilir)
	Swing hızı: 0 ~ 90 ° / S ( ayarlanabilir)
	Örnek masasının dönme hızı: 0 ~ 17R / min ( ayarlanabilir)
	Deneme tezgahı boyutu: Φ 500mm (özelleştirilebilir)
	Örnek tablosunun yük taşıma gücü: ≤ 30kg (özelleştirilebilir)
	Diğerleri: özel salıncak borusunun açılış sayısı ve toplam su akışı, gb4208-2017 Tablosu 9'daki çeşitli salıncak borusunun yarıçaplarının gereksinimlerini karşılar.Su püskürtücüsü ve sıçrama geçirmez püskürtücüsü ile donatılmıştır.
IPX5	Fırçanın iç çapı: 6.3 mm.
	Su akışı: (12.5l ± 0.625) L/min (kontrolör ayarlanabilir ve görüntülenebilir)
	Test süresi: en az 3 dakika;
	Düzeden kabuk yüzeyine mesafe: 2,5 ~ 3m
	Ana akışın merkezi kısmı: nozelden 2.5m uzaklıkta yaklaşık 40mm çapında bir daire
IPX6	Fırçanın iç çapı: 12,5 mm.
	Su akışı: (100L ±5) L/dakika (kontrol cihazı ayarlanabilir ve görüntülenebilir)
	Test süresi: en az 3 dakika;
	Düzeden kabuk yüzeyine mesafe: 2,5 ~ 3m
	Ana akışın merkezi kısmı: nozelden 2,5m uzaklıkta yaklaşık 120mm çapında bir daire
IPX6K	Fırçanın iç çapı: 6.3 mm. Değiştirilebilir.
	Su akışı: (75±5) L/min (kontrol cihazı ayarlanabilir ve görüntülenebilir)
	Düzeden kabuk yüzeyine mesafe: 2,5 ~ 3m
	Test süresi: en az 3 dakika;
	Su basıncı: en az 1000kPa
IPX9K	Sürekli çalışma süresi: ≥5 saat
	Serpilme halka açısı: 0°, 30°, 60°, 90°, örnek boyutu açısı konumu ayarlanabilir
	Fırın açısı: ± 15°, tek başına 1 fırın testi veya 4 fırın kombinasyon testi seçebilirsiniz.
	Yüksek sıcaklıklı su sıcaklığı: oda sıcaklığı ~ 100 °C, çözünürlük ≤ 0,1 °C; su püskürtüme sıcaklığı: 80 °C±5 °C, sıcaklık dalgalanması ≤ 1 °C, su ısıtma hızı: oda sıcaklığı ~ 85 °C,ortalama ≥ 1 °C / min.
	Çöğütme süresi: 1 ~ 900 saniye, ayarlanabilir ayar
	Su püskürtme mesafesi: 100mm ~ 150mm mesafe, çalgı masasının merkezinden manuel olarak ayarlanabilir.
	Su püskürtme basıncı: 8 ~ 10MPa, ayarlanabilir ayarlar.
	Su püskürtüme akışı: (14 ~ 16) L / min, ayarlanabilir ayar.
	Döner masanın raf hızı: 1 ~ 12 r / min, ayarlanabilir ayarlar.
	Döner masanın yüksekliği: 0 ~ 400mm, ayarlanabilir ayar.
1.2 Test Standartları	1. ISO16750-1-2006 yol araçlarının elektrikli ve elektronik ekipmanları için çevresel koşullar ve testler (genel hükümler) 2Din40050-9 koruma sınıfı IP kodu
	3ISO20653 yol araçları - koruma derecesi (IP kodu) - elektrikli ekipmanların yabancı nesnelere, suya ve temaslara karşı korunması
	4IEC60529 elektrikli koruma sınıflandırması (IP) kodu
	5GMW 3172 (2007) Araç ortamı, güvenilirlik ve performans için genel gereksinimler 6.Vw80106-2008 Otomobillerin elektrikli ve elektronik bileşenleri için genel test koşulları
	7.QC / T 417.1 (2001) Araç kemeri bağlantısı 1. bölüm
	8.Gb4208 koruma sınıfı
2. Yağmur sistemi
IPX1, IPX2 IPX3,IPX4,IPX4K IPX5, IPX6, IPX6K IPX9K
2.1 Yapı	1Çöplük yağışının ayarlanması, esas olarak elektronik frekans dönüştürme güçlendirici pompasından ve akış sensöründen oluşan kontrol su basıncı akış sistemi ile sağlanır. 2Su yolunun uzun vadeli temizliğini sağlamak için, yağmur suyu testi durduğunda, su borusundaki su otomatik olarak su tankına geri dönecektir.ve damla tavada birikmiş suyu temizlemek ve sıkmak için basınçlı hava ekleyecektir, böylece su borusunda ve damla başında su bulunmaz, böylece boru hattı su kütlesinin korozyonundan kaynaklanan tıkanma uzun süre önlenir; 3Test büyük miktarda yağmur suyu akışı yaratacağından, testten düşen yağmur suyu, iç kutu çalışma odasının altındaki aşınma kapısından merkezi olarak geri alınacaktır.ve filtreyle işlenince geri dönüştürülür..

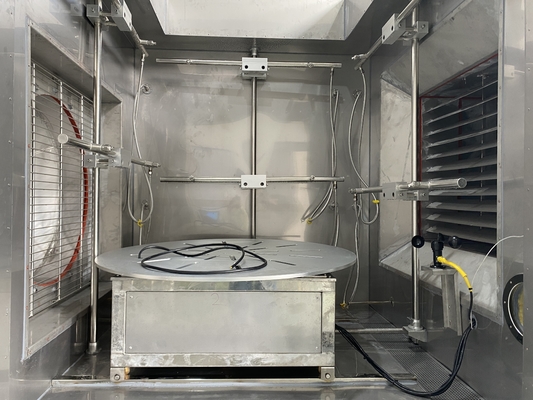

2.2 Elektrikli döner örnekleme masası	Aygıt, test malzemesinin yerleştirilmesi için kullanılır. Döner masa aygıtı, altta monte edilmiş voltajlardan sola ve sağa hareket ederek manuel olarak konumu ayarlayabilir.Dönme hızı ve dönme açısı kontrol edilebilir ve dokunmatik arayüz tuşları ile ayarlanabilir (resim sadece referans için)
2.3 Su yolu dolaşımı	Yağmur testinden sonra birikmiş su, çok aşamalı çökeltme tankına geri dönüştürülebilir ve filtrelemeden sonra tekrar kullanılabilir.Aynı zamanda doğrudan müşteri sitesinde drenaj hendesine boşaltılabilir
2.4 Çözemelerdeki boşaltma	Test odasının altında drenaj hendekleri ve delikler vardır. Yağmur testi sonrasında, birikmiş su çökeltme tankına girer ve filtreleme sonrasında yeniden kullanılır.İdreme hendekleri yerle düztür ve test odasının alt tabakasının yük taşıma gücünü ve test ürünlerinin erişimini etkilemez.
2.5 Su basıncı ve akış kontrolü modu	Kapalı döngü geri bildirim kontrol sistemi su basıncı sensörü, su akış sensörü, kontrolör, solenoid valfi, reklam sürücü modülü,frekans dönüştürücü ve su basıncı akışını düzenleyen pompa. P.i.d kontrol algoritması ile, test odasındaki nozelin su basıncı akışı gerçek zamanlı ve dinamik olarak ayarlanabilir ve kontrol edilebilir. (resimler yalnızca referans içindir)
2.6 Sürücü	Dijital sinyal ile çalışan adımsız frekans dönüştürücü ve reklam sürücü modülü (resim sadece referans içindir) .
2.7 Etkinleştirici	Düşük gürültü, kompakt yapı ve küçük kurulum alanına sahip yatay çok aşamalı santrifüj su pompası seçilmelidir (resim sadece referans içindir)
2.8 Su basıncı akış sensörü	Elektronik sıvı akış sensörünün resmi (sadece referans için)
2.9 Su fıskiyesi	Özel yağmur damlası test nozel ve su püskürtme test nozel (resim sadece referans içindir)
2.10 Kondensat drenaj deliği	Çalışma odası kondensatı ve ünite kondensatı ile drenaj delikleri
2.11 Aşınma deliği	Test kutusu içinde yoğunlaştırılmış suyun drenajını yönlendirmek için kutunun içine bir taşma deliği yerleştirilir.
2.12 Salıncak tüp	Swing tüpü PLC tarafından servo'ya dürülür ve servo motoru, swing tüpünün doğru konumlandırılmasını sağlamak için swing tüpünün açısını ve swing tüpünün hızını çalıştırmak için kontrol edilir.Su sızıntısının olmadığından emin olmak için test suyu, yüksek hızlı dönen eklem yoluyla sarkaç borusunun spindle'si ile bağlanır., ve su işlem sırasında sarkaç borusu borusuna girer ve daha sonra sarkaç borusu yağmur testini gerçekleştirmek için nozelden atılır.
2.13 IPX5, IPX6, IPX6K	IPX5, IPX6, IPX6K nozel çıkarılabilir bir cihazdır. IPX5, IPX6, IPX6K testi sırasında, hızlı klip sabitlenmeden önce özel test jet rafı ekipmana taşınır.ve sonra hızlı bir su borusu montajı ile bağlıDeneyin, numune alıcıdan nozel mesafesinin 2,5 ila 3,0 metre olmasını gerektirdiği için, mobil püskürtme çerçevesi deney alanını daha verimli bir şekilde kullanabilir ve kullanıldığında,Yan tarafa taşınacak ve yeri işgal etmeyecek.. Sınav sırasında, suyun ekipmandan dökülmesini önlemek için bir izolasyon cihazı bulunur. .
2.14 IPX9K	A. Yapı modu: Yüksek sıcaklık ve yüksek basınçlı akıntı testi için IPX9K testi, bu test cihazı diğer çalışma modlarında iç kutusunun arka kısmını otomatik olarak küçültür.Bu çalışma modunu seçerken, sarkaç test dirseği otomatik olarak kaçınma pozisyonunun altına kayar, IPX9K otomatik olarak test pozisyonuna uzanır: test çalgı masasının merkezi.İç kutusu drenaj yöntemi otomatik olarak su sıcaklığının çok hızlı soğutulmasını önlemek için yüksek sıcaklıklı su tankı drenajına geçer. B. Su sıcaklığı kontrol modu: sıcaklık sensörü, denetleyici, katı durum röle sürücü modülü, yüksek sıcaklıklı su tankı, düşük sıcaklıklı su tankı,kapalı döngü geri bildirim ısıtma kontrol sistemi oluşturmak için elektrikli ısıtıcı aktüatör, PID kontrol algoritması ile, test suyunun gerçek zamanlı dinamik sıcaklık kontrolü ince ve hızlı. Eğer sıcaklık test nedeniyle aşırı ısınırsa,Düşük sıcaklıkta su hızla yenilenir ve soğurulur, böylece su sıcaklığı ayarlanmış sıcaklığa ulaşır. Aynı zamanda, yüksek sıcaklıklı su tankı yüksek sıcaklıklı dolaşımlı su pompası ile donatılmıştır,Böylece su sıcaklığı her zaman aynı durumda olmuştur.Eğer yüksek sıcaklıklı su tankının su sıcaklığı test sırasında yeterli değilse,ekipman, çalışmaya devam etmeden önce suyun sıcaklığının ayarlanmış sıcaklığa yükselmesini bekleyecektir.Isıtma sürücüsü, merkezi denetleyici tarafından çıkarılan ısıtma miktarı kontrol sinyalini dönüştüren bir katı durum rölesi SSR'yi benimser.ve su tankının elektrikli ısıtıcısını çalıştırır su sıcaklığını kontrol etmek ve küçük bir akımla büyük akımı kontrol etmek içinIsıtma aktüatörü, yüksek sıcaklıkta korozyona dayanıklı korozyona dayanıklı alaşımlı bir malzemede kapsüllenmiş UL tipi bir elektrikli ısıtıcıdır.
3 Elektrikli kontrol sistemi
3.1Ana elektrik aksesuarları, sızıntı koruyucusu, AC kontaktoru, ara röle vb. gibi uluslararası birinci sınıf markalardır.Kore'nin Samwon teknolojisi kontrolör ACU ve DCU modülü için kullanılıyor., İsviçreli Gallo Gavazzi katı durum rölesi için kullanılır ve Almanya'daki Phoenix elektrik bağlantı kartı için kullanılır.Sistemin uzun süreli istikrarlı çalışmasını sağlamak için yüksek kaliteli elektrikli bileşenler kullanılır
3.2 Elektrikli kontrol cihazı merkezi kurulum ve yönetim için bir dağıtım tahtası ile donatılmıştır.Böylece elektrikli kontrol sistemi güç dağıtımı için tasarlanmış modülerleştirme ve denetim ve bakım için uygun
3.3 Tüm elektrik kontrol bileşenleri ve devreleri, elektrik montajını standartlaştırmak ve denetimi ve bakımını kolaylaştırmak için işaretlerle ve tel numaralarıyla donatılmıştır:
3.4Su ve elektrik ayrımı ve montaj yapısı:Test kutusunun güvenliğini ve güvenilirliğini sağlamak için su yolu sisteminin ve elektrikli kontrol sisteminin ayrılması ve bağımsız montajının yapısal tasarımını kabul etmek (yalnız patent), patent numarası: zl201220245236.8)
4Test odasının ana kontrol sistemi.

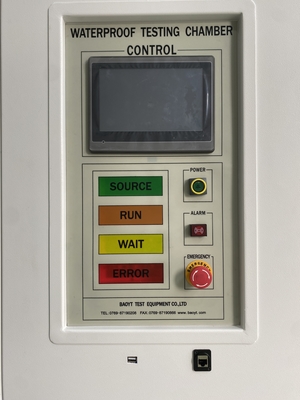

4.1 Kontrol sistemi	PLC modülü + entegre renkli LCD dokunmatik ekran ana beyin denetleyici
4.2 Görüntüleme doğruluğu	Sıcaklık ≤ 0,1 °C; Su basıncı ≤ 0,1 Mpa; Su akışı ≤ 0,1 L / min; Zaman ≤ 0,1min
4.3 Ayarlama modu	İki modu vardır: sabit (manual) parametreler ayarlama ve program ayarlama: Devamlı (el) parametreler ayarlama: yağmur yoğunluğu ve damla yoğunluğu; Program ayarları: yağmur yoğunluğu, yağmur damlası yoğunluğu ve test süresi
4.4 Kontrol modu	İki kontrol moduna sahiptir: sabit (manual) ve otomatik program: Sürekli (manual) kontrol: Zaman geldiğinde manuel olarak başlat ve manuel olarak durdur. Otomatik program kontrolü: program başlatma veya gecikme başlatma ve zaman geldiğinde otomatik durma
4.5 Ekran arayüzü	800x480 nokta matris çözünürlüğü, TFT renkli LCD ekranı
4.6 Diğer fonksiyonlar	4.6.1 Hata alarmı, nedeni ve işleme yönlendirme fonksiyonu 4.6.2 Kapatma koruma fonksiyonu 4.6.3 üst ve alt sınır sıcaklık koruma fonksiyonu 4.6.4 Takvim zamanlama fonksiyonu (otomatik başlangıç ve otomatik durma) 4.6.5 post fonksiyonu. 4.6.6 Parola koruma denetleyici ayar parametreleri özelleştirilebilir
4.7 Veri depolama ve işlev arayüzü	4.7.1 Yerel veri depolama: depolama bilgileri, test tarihi ve saati, test hedefi değeri ve test ölçüm değeri gibi ana test parametrelerini içerir.ve en az 1 yıllık test verileri saklanabilir.. Veriler dış depolama ortamı (USB flash disk) üzerinden ihraç edilebilir; 4.7.2 USB veri arayüzü: denetleyici USB arayüzünü genişletebilir ve veri indirme işlevini destekleyebilir.
5Test kutusunun elektrikli kontrol güvenlik koruma aygıtı
5.1 Çalışma odası	5.1.1 sıcaklık koruyucusu üzerinde bağımsız stüdyo 5.1.2 Hava taşıma fanının aşırı yük koruması 5.1.3 kabin pozitif basınç izleme 5.1.4 Kabin rüzgar hızı algılaması
5.2 Su yolu sistemi	5.2.1 Su artırıcı pompasının aşırı yük koruması 5.2.2 Su borusu su basıncı aşırı yük koruması 5.2.3 Su tankının düşük su seviyesi koruması 5.2.4 Su depolama tankının aşınma koruması
5.3 Güç kaynağı sistemi	5.3.1 Güç kaynağı faz kaybı ve faz dizisi hata koruması 5.3.2 Kontrol hattının koruma akımı üzerindeki bağımsız kısa devre 5.3.3 Yüksek akımlı ana devrenin akım üzerindeki bağımsız kısa devre 5.3.4 ELBC sızıntı kesicisinin ve RC elektronik artış önleme korumasının sızıntı koruması
5.4 Diğerleri	5.4.1 basınçlı hava eksikliği tespiti hatırlatıcısı 5.4.2 Deneme odası kabuğu topraklama koruması 5.4.3 Diğer yardımcı kontrol cihazlarının elektriksel koruması ve personel güvenliğinin korunması
