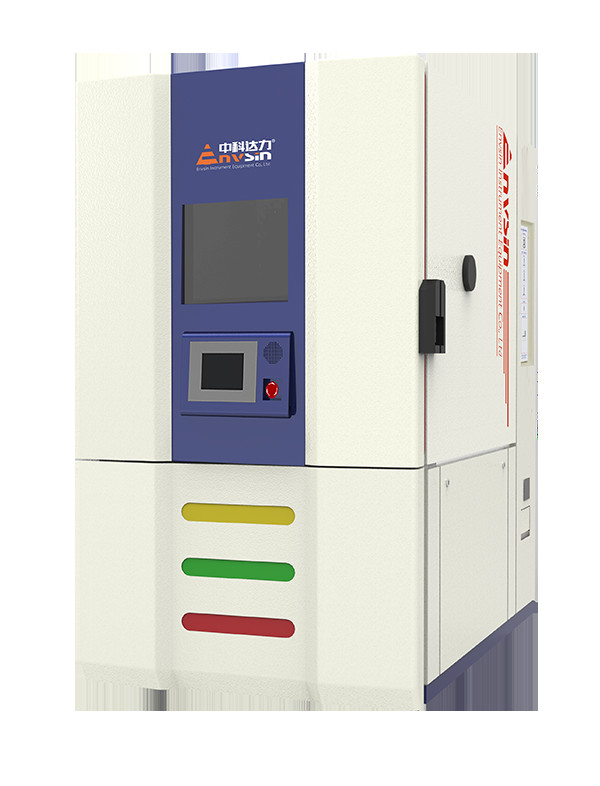

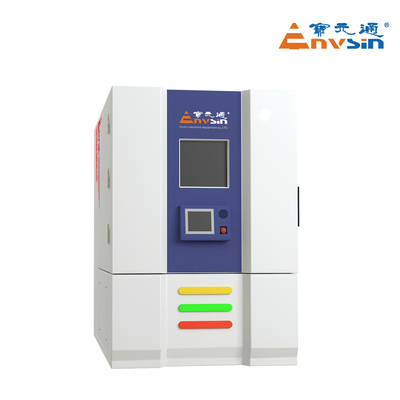

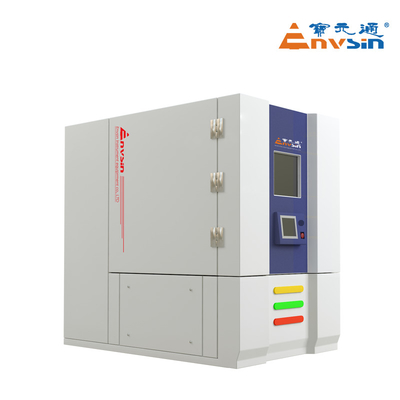

Hava Soğutmalı Sıcaklık Test Odası, 335 Litre İklimsel Test Odası

Test alanı

335L

İç boyut

580*765*750mm (W*D)*H)

Dış boyut

W870mm*D1860mm*H1800mm ((W)*D*H)

Güç kaynağı

230V±10%,50Hz±1,60A, 3/N/PE, toprak direnci < 4Ω

Max. Güç

9.5KW

Max. Para birimi

21A

Soğutma yöntemi

Hava soğutmalı (Soğutma sistemi) / (Önerilmez su soğutması)

Kurulum alanı

• Çalışma istasyonu zemini düz, iyi havalandırmalı; yanıcı maddeler, aşındırıcı gaz veya toz bulunmamalıdır.

• Yakınlarda güçlü bir elektromanyetik radyasyon kaynağı yok.

• İdrenaj sistemine yakın (kondensat suyu için 2 metre içinde).

• Yer taşıma kapasitesi 10000kg/m2'den az değildir.

• Doğru enerji ve su kaynağını hazırlayın.

• Su veya gaz kaynağı gerekirse, önceden donatılmalıdır;1.8.7 Çevre sıcaklığı: 5°C~25°CÖnerilen, 25°C~35°C iyi çalışır; ((hava soğutmalı modeli için);5°C~40°C iyi çalışır (su soğutmalı modeli için)

• Çevre Nemliği: ≤ 85% RH.

• Çevre basıncı: 86KPa ∙ 106KPa.

• Kurulum alanı güvenceleri, aşağıdaki gibi.

- Hayır.

Sıcaklık testi

Sıcaklık aralığı:-70°C+180°C

Not:

1. Başka bir özel bildirim yoksa, GB/T5170 2008'e uygun, yüksüz test.

2.Ambient Temperature 25°C, iyi havalandırma durumu: 35°C≥RT>25°C'de iyi çalışır;Soğutma hızı ve termal yük kapasitesi, düşük ortam sıcaklığından etkilenir.

Sıcaklık dalgalanması: ±2°C

Sıcaklık Tekdüzelik: ± 0,5°C ± 2°C

Sıcaklık sapması: ± 0,1°C ± 0,5°C

Isıtma süresi:<45 dakikada<> Oda sıcaklığı<+180°C)

Soğutma süresi:<50 dakikada ((Odanın sıcaklığı→-70°C)

Test standardı

1. GB/T 2423.1 Düşük sıcaklık testi

2.GJB 150.3 Yüksek sıcaklık testi

3.GB/T 2423.2 Yüksek sıcaklık testi

4.GJB 150.4 Düşük sıcaklık testi

Yapı Kipi

Birim.Sınav odası üstte, buzdolabı altta, güç dağıtım kontrolü arka tarafta, ana kontrol paneli ön kapıda ve genişletilmiş panel sağ tarafta.Kapı sağdan sola açılıyor.. Hava dolaşımı kanalı ve klima sistemi test alanının arkasında yer almaktadır: ((merkezci fan bıçağı,hava akışını yönlendiren aygıt, ısıtma, nemlendirici, soğutma ısı değiştiricisi,Sıcaklık ve nem algılayıcı cihaz.

• Dış malzeme: Her iki taraftan da statik kaplı soğuk valye çelik

• İç malzeme: SUS304 paslanmaz çelik

• İzolasyon malzemesi: Sert poliüretan köpük yalıtım katmanı

Yük taşıma

• Raf yükleme kapasitesi:≤50Kg (ortalama yüklenmiş)

• Test durum çerçevesi taşıma kapasitesi:≤20Kg ((ortalama yükle)

• Deneme alanı toplam yük ağırlığı ((raklar ve alt) ≤80kg

Oda kapısı

• Sol tarafta menteşeli tek kapı

• Kapı boyutu:580×750 mm ((W×H)

• Silikon kauçukla donatılmış ve kondansiyon önleyici iç ısıtma sistemi

Gözlem penceresi

Boyutu:280 × 400 mm ((W × H), kaplı ısıtıcı donma önleyici boş cam

Kablo portları

Sol ve sağ taraflarında Φ100 mm'lik 1 port, vida kapakları ve yumuşak silikon fişlerle.

Far

Gözlem penceresinde

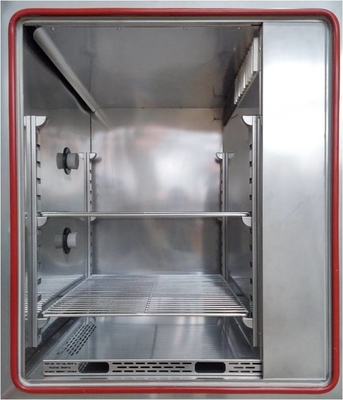

Raflar

Örnekler için 2 raf; yüksekliği ayarlanabilir

Çöplük delikleri

Dışarıdaki kondensat suyu için kondensat suyu drenaj delikleri

Dökme Limanı

Kondensat suyu boşaltmak için kasanın arkasında yer alan

Hareketli Kaynaklar

Güçlü ayarlanabilir tekerler

Su/elektrik için ayrı tasarım

Nem sistemi ve elektrikli kontrol sistemi güvenlik için ayrılmıştır ((patent no.:ZL201220245236.8)
