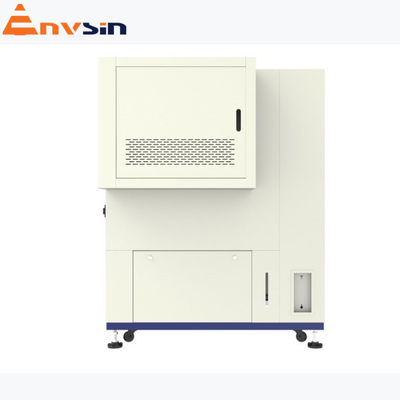

IPX7 Su geçirmez standartlara uygunluk için enerji verimli güvenilir yağmur test odası

Ürün Adı

Su geçirmez test odası

Ürün modeli

BY-IPX7

Test veya depolanmayı yasaklayın:

Yanıcı, patlayıcı ve uçucu maddeler

Biyolojik özelliklere sahip biyolojik örnekler

Parçacık radyasyonu ve güçlü elektromanyetik müdahale yeteneğine sahip numuneler

Yüksek dayanıklılığa ve vücut genişlemesine neden olabilecek örnekler

Uygulamalar:

Bu daldırma deneme odası, elektronik ve elektrikli ekipmanların, donanım aletlerinin, makine parçalarının kabuk koruma katmanlarının daldırılmasını test etmek için kullanılır.Gerçekçi analog elektronik ürünlerin ve bileşenlerinin nakliye sırasında maruz kaldığı ve bizimle, çeşitli ürünlerin su geçirmez performansını elde etmek için.

Bu su geçirmez test odası IEC60529, GB4208 DIN40050-9, ISO20653'e uygun.Test fonksiyonu, kabın koruma sınıfı IEC (IP Ek Kod Gelişmiş Sınav) ürün kontrolü için kullanılır., DIN40050 standardının ilgili özelliklerine göre üretilen ve ilgili standart koruma seviyesi test yöntemini karşılayan.

MTeknik parametreler

IPX7

850 mm'den daha düşük bir yüksekliğe sahip dış kabın en alt noktası su yüzeyinin 1000 mm'den daha altında olmalıdır.

850 mm'den yüksek veya daha yüksek olan dış kabuğun en yüksek noktası su yüzeyinin 150 mm altında olmalıdır.

Su basıncı: 1000kpa; (kontrolör gösterebilir)

Test süresi: en az 30 dakika.

Diğerleri: büyüklüğü (belirlenmemiş)

Test Standartı

SO16750-1-2006 Yol araçları için elektrikli ve elektronik ekipmanlar için çevresel koşullar ve testler (genel düzenlemeler)

DIN40050-9 Kabuk koruma sınıfı IP kodu

ISO20653 yol araçları - koruma derecesi (IP kodu) - elektrikli ekipmanların yabancı nesnelere, suya ve temaslara karşı korunması

IEC60529 elektrikli kabın koruma sınıflandırması (IP) kodu

GMW 3172 ((2007) Araç ortamı, güvenilirlik ve performans için genel gereksinimler

VW80106-2008 Otomobillerdeki elektrikli ve elektronik bileşenler için genel test koşulları

QC/T 417.1 ((2001) Araçlar için kablolu kemer bağlantısı 1. bölüm

GB4208 Kapalılık derecesi

RBir sistem

Sistem yapısı

Uzun vadeli temiz su yolunun sağlanması için, yağmur suyu testi durdurulduğunda, su borusundaki su otomatik olarak su tankına geri dönecektir.Damla tepsisi suyu sıkmak için basınçlı hava ile sıkıştırılacakSu borusunda ve damlatma başında uzun süre boş durmayı önlemek için su olmaması.

Test büyük miktarda yağmur suyu akışı oluşturacağından, testten düşen yağmur suyu, iç kutu çalışma odasının altındaki aşınma kapısından merkezi olarak toplanır.,ve filtreden geri dönüştürülür.

Çözemeler

Test kutusunun alt kısmında drenaj hendekleri ve drenaj delikleri vardır. Yağmur testi sonrasında, birikmiş su çökeltme tankına girer ve filtre edilir ve tekrar kullanılır.Çöplük hendekleri zeminle aynı seviyededir ve test kutusu zemininin taşıma ağırlığını ve test ürünlerinin giriş ve çıkışını etkilemez..

Su basıncı akış kontrol yöntemi

Kapalı döngü geri bildirim kontrol sistemi bir su basıncı sensörü, bir su akış sensörü, bir denetleyici, bir elektromanyetik valf, bir AD tahrik modülü, bir frekans dönüştürücü,ve su basıncı akışını düzenleyen bir pompaPID kontrolü.

Algoritma, test odasını gerçek zamanlı olarak dinamik olarak çalıştırmak için kullanılır. Oda nozelinin su basıncı akışı ince ve hızlı bir şekilde ayarlanır. (resim sadece bir referanstır)

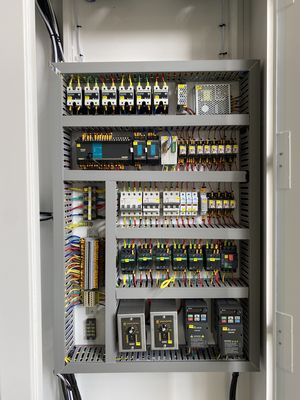

Sürücü

Dijital sinyal ile çalışan adımsız inverter, AD sürücü modülü (resim sadece referans için)

Aksiyon cihazı

Düşük gürültülü, kompakt yapısı ve küçük kurulum alanı olan yatay çok aşamalı santrifüj su pompasını kullanın (resim sadece referans içindir)

Hidrolik akış sensörü

Elektronik sıvı basınç sensörü, elektronik sıvı akış sensörü (resim sadece referans için)

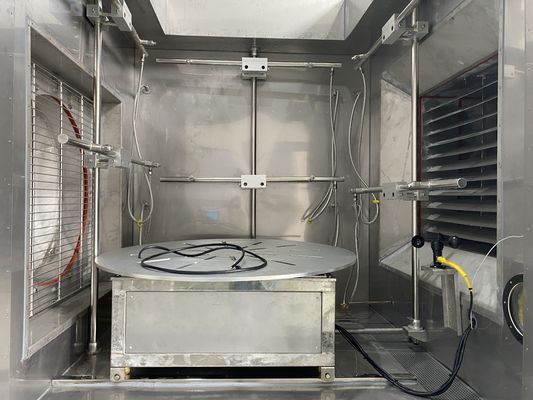

Su nozu

Özel yağmur damlası test nozel, su püskürtme test nozel (resim sadece referans için)

Kondensat drenaj deliği

Atölyede kondensat ve kondensatlı drenaj delikleri

Aşınma deliği

Test odasında rehber suyu yönlendirmek için kutu içinde bir taşma deliği düzenlenir
