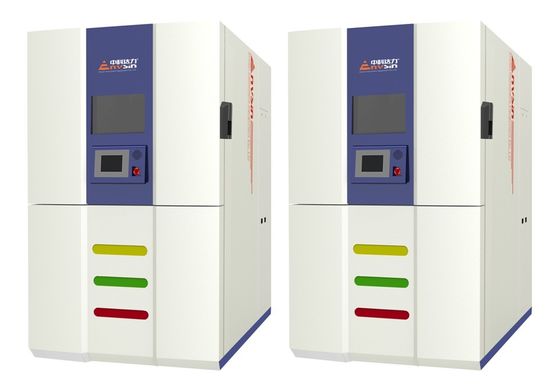

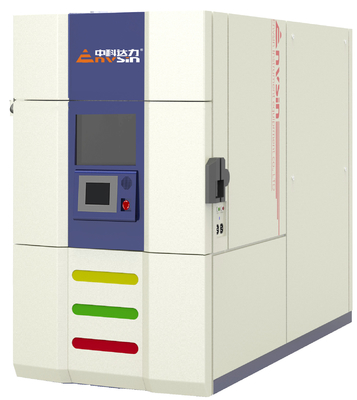

IEC 60068-2-14'e uygunluk için yüksek gerilim testi için 252L Endüstriyel Termal Şok Deneme Odası

Test alanı

252L

İç boyut

700*600*600mm (W×D×H)

Dış boyut

1090mm*1960mm*1995mm (W*D*H)

Güç kaynağı

AC380V±10%, 50Hz±1 dört tel üç faz+ toprak tel ((3/N/PE),Toplama direnci<4Ω

Max. Güç

60KW

Max. Para birimi

100A

Soğutma yöntemi

Su soğutmalı

Sistem yapısı

Üç kısımlı yapı:hareketsiz bağımsız test alanı.Ön ısıtma alanı.Ön soğutma alanı

Kurulum alanı

• İş istasyonu zemini düz, iyi havalandırma; yanıcı maddeler, aşındırıcı gaz veya toz bulunmamalıdır.
• Yakınlarda güçlü bir elektromanyetik radyasyon kaynağı yok.
• İdrenaj sistemine yakınlık (kondensat suyu için soğutma ünitesine 2 metre içinde)
• Yer taşıma kapasitesi en az 20000kg/m2
• Doğru elektrik ve su kaynağı hazırlayın
• Eğer ihtiyacınız varsa su veya gaz kaynağı, önceden donatılmalıdır
• Çevre ısısı: 5°C~25°CÖnerilen, 25°C~35°C iyi çalışır; ((hava soğutmalı modeli için);5°C~40°C iyi çalışır (su soğutmalı modeli için)
• Çevre Nemliliği: ≤ 85% RH
• Çevre basıncı:86KPa106KPa; 1.8.10 Aşağıdaki yerleştirme alanı güvenceleri

- Hayır.

Csu içme

Su sıcaklığı:5°C≤Su sıcaklığı≤28°C tüm teknik göstergeye ulaşır, 28°C

Su kaynağı sıcaklığı ≤10°C,kondensat suyunun oluşmasını önlemek gerekir

1: Hava soğutma sistemi kurulduğunda soğutma suyu kaynağı gerekmez.

2: Su soğutma sistemi gerekirse, soğutma kulesinin kapasitesi≥15 ton veya soğutma ünitesinin kapasitesi≥40KW (20°C'de);3:Soğutma suyu sistemi GB50050-1995 endüstriyel döngü soğutma suyu arıtma tasarım düzenleme standardı olmalıdır

Su akışı: ≥15 ton/saat

Boru çapı:G2.5 inç ×2

Hidrolik basınç:0.3MPa~0.6MPa

Hidrolik basınç farkı:≥0.2MPa

Su kalitesi talebi:GB50050-1995

Hava basıncı

basınçlı hava kaynağı basıncı:0.6MPa ∙0.7MPa Pnömatik kullanım altında basınçlı havanın nemliliği:≤30g/m3

Kuru hava kullanımı altında basınçlı havanın nemliliği:≤1,5g/m3

Çalışma odası sıcaklığı şok testi parametresi

Termal Şok Deneme Odaları--S2:

• Düşük sıcaklık şok aralığı:-55°C-10°C
• Yüksek sıcaklık şok aralığı: +60°C ∼ +150°C

- Hayır.

Düşük yüksek + oda sıcaklığı şok testi odası-S3:

• Düşük sıcaklık şok aralığı:-65°C-10°C
• Yüksek sıcaklık şok aralığı: +60°C+150°C
• PAMP Çevresel Stres Taraması
• Düşük sıcaklık aralığı:-55°C-10°C
• Yüksek sıcaklık aralığı: +60°C+125°C
• Sıcaklık eğimleri: 3°C/min 30°C/min
• Sıcaklık dalgalanması: ± 0,1°C ± 1,0°C
• Sıcaklık eşitliği: ± 0,5°C ± 2,0°C
• Sıcaklık sapması:<±2°C

Not:

1. Başka bir özel bildirim yoksa, GB/T5170-2008'e uygun, yüksüz test.

20°C+60°C aralığında, Şok sıcaklığı ayarlama ve RAMP Çevre Stres Tarama fonksiyonu onaylanmıyor.

3Hava soğutulmuş test odası deney verileri, çevre sıcaklığı 25°C, iyi havalandırma durumu; 35°C≥RT>25°C iyi çalışır; düşük sıcaklık aralığı,Soğutma hızı ve termal yük kapasitesi değişken ortam sıcaklığından etkilenir..

4Suyla soğutulmuş test odası test verileri, su sıcaklığı ≤28°C, Hidrolik basınç 0.3MPa ∼0.6Mpa, Hidrolik basınç farkı≥0.2Mpa

Önyükle.

Sıcaklık SV: +50°C+220°C

Sıcaklık yükselme süresi: RT→+220°C 50 dakikalık

Soğutmadan önce.

Sıcak PV:-75°C+70°C Sıcak azaltma süresi: RT-75°C 60 dakikalık

Geçici iyileşme süresi

<15min ((hava çıkışındaki ölçüm)

Test standardı

S2 Sınav Standartı:

GB/T2423.22

MIL STD 202F, yöntem 107G

IEC 60068-2-14, Test Na

BS 2011

DIN 40046, Test Na

JESD22-A101-A

S3 Test Standartı:

GJB 150.5-1986

MIL STD 883H

MIL STD 202G

IEC 60068-2-14

JIS C 60068-2-14

JASO D 0144

EIA JED-2531A

Çevresel Stres Tarama Test Standartı:

IEC 60749-25 ((JESD22-A104D)

IEC 60068-2-14NB ((JIS C0025NB)

IEC 61747-5 ((EIA JED-2531A)

JESD22-A105-B

IPC-9701

SAE-J1211

Yapı Kipi

Birim.Deney odası test odasının önünde, ön ısıtıma alanı ön altta; ön soğutma alanı üstte

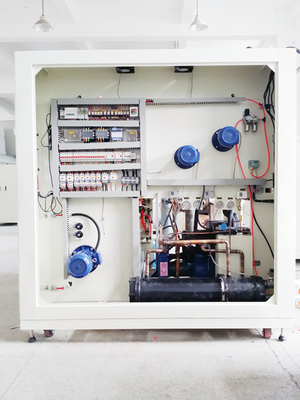

Geri dön. Soğutma odası ve güç dağıtım panosu alt tarafta ve sol tarafta. Ana kontrol paneli ön kapıda. Kapı sağdan sola açılıyor.Her bir test alanı için ayarlanan dolaşım hava borusu sistemi: merkezkaç fan bıçağı, fan motoru, hava defteri, test alanı havalandırması, boşaltma hava kapısı.

Tasarım

• Dış malzeme: Her iki taraftan da statik kaplı soğuk valye çelik
• İç malzeme: SUS304 paslanmaz çelik
• İzolasyon malzemesi: Sert poliüretan köpük yalıtım katmanı

Yük taşıma

• Raf yükleme kapasitesi:≤40Kg (ortalama yüklenmiş)
• Test durum çerçevesi taşıma kapasitesi:≤20Kg ((ortalama yükle)
• Deneme alanı toplam yük ağırlığı ((raklar ve alt) ≤50kg

Oda kapısı

• Sol tarafta menteşeli tek kapı;
• Kapı boyutu: 700×600 mm ((W×H);
• Silikon kauçukla donatılmış ve kondansiyon önleyici bir ısıtma sistemi;

Gözlem penceresi

Boyutu:280mm × 400mm ((W × H), kaplı ısıtıcı donma karşısı boş cam

Kablo portları

Sol ve sağ taraflarında Φ50 mm'lik 2 port, vida kapakları ve yumuşak silikon fişlerle.

Far

Gözlem penceresinde

Raflar

Örnekler için 2 raf; yüksekliği ayarlanabilir

Çöplük delikleri

Dışarıdaki kondensat suyu için kondensat suyu drenaj delikleri

Dökme Limanı

Kondensat suyu boşaltmak için kasanın arkasında yer alan

Hareketli Kaynaklar

Güçlü ayarlanabilir tekerler

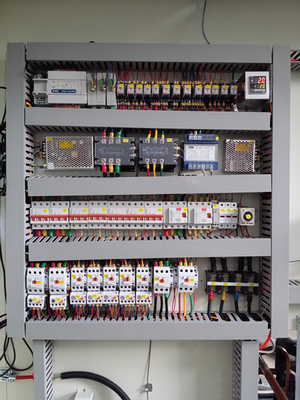

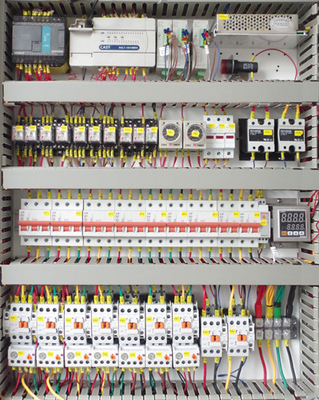

Bağımsız elektrik odası

Bağımsız elektrik odasını geri al, çekirdek elektrik kontrol ekipmanlarını yönet, dolaplı kapı.

Pnömatik kullanım kapısı

İndirim kapısı ve arka rüzgar kapısı bağımsız bir boşlukta, dışardan gelen basınçlı hava gerekliliği motivasyon sağlar.
