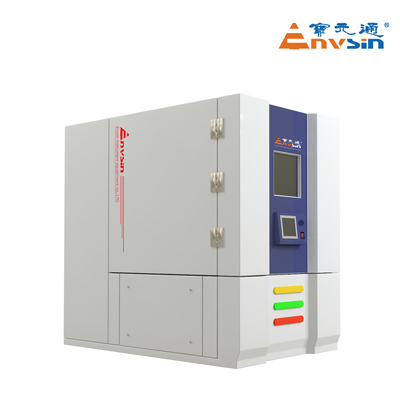

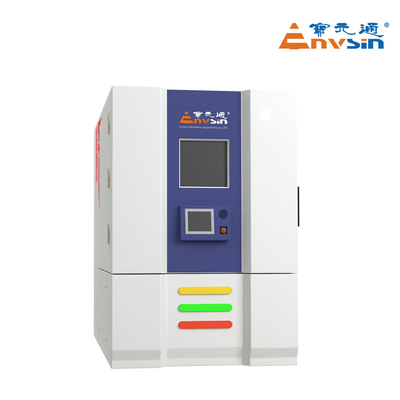

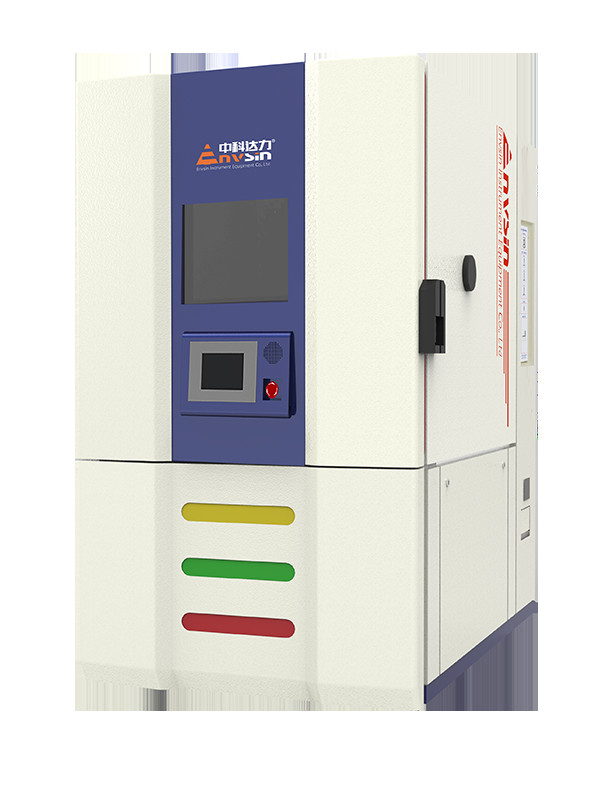

990L SUS304 Sıcaklık Döngüsü ESS Test Odası

Test alanı

990L

İç boyut

1100*950*950mm (W×D×H) (W×D×H)

Dış boyut

1350mmx1890mmx2050mm ((W×D×H)

Güç kaynağı

AC380V±10%,50Hz±1,60A, 3/N/PE, toprak direnci < 4Ω

Max. Güç

75KW ((Ortalama güç yaklaşık 35KW)

Max. Para birimi

130A ((Ortalama akım yaklaşık 55A)

Soğutma yöntemi

Su soğutucu (soğutma sistemi)

Kurulum alanı

• Çalışma istasyonu zemini düz, iyi havalandırmalı; yanıcı maddeler, aşındırıcı gaz veya toz bulunmamalıdır.

• Yakınlarda güçlü bir elektromanyetik radyasyon kaynağı yok.

• Çözem sisteminin yakınında (kondensat suyu için 2 metre içinde)

• Yer taşıma kapasitesi 15000kg/m2'den az değil

• Doğru elektrik ve su kaynağı hazırlayın

• Eğer ihtiyacınız varsa su veya gaz kaynağı, önceden donatılmalıdır

• Çevre ısısı: 5°C~25°CÖnerilen, 25°C~35°C iyi çalışır; ((hava soğutmalı modeli için);5°C~40°C iyi çalışır (su soğutmalı modeli için)

• Çevre Nemliliği: ≤ 85% RH

• Çevre basıncı:86KPa106KPa

• Kurulum alanı güvencesi, aşağıdaki gibi:

  - Hayır.

- Hayır.

Soğutma suyu

Su sıcaklığı: 5°C≤su sıcaklığı ≤28°C. Su kaynağı klima soğutulmuş su ise, sıcaklığı 10°C'den daha düşük ise, boru kondansiye suyunun önlenmesi için bazı önlemler alınmalıdır.

1Eğer hava soğutma tasarımını kabul ederseniz, suya ihtiyacınız yoktur.

2Kullanıcının yeni bir soğutma suyu dolaşımı sistemi inşa etmesi gerekiyorsa.Sıcaklama kulesi standardı

≥10 ton veya Su soğutucu soğutma kapasitesi ≥35KW ((20°C).

3Soğutma suyu sistemi:GB50050-1995

Su akışı: ≥ 10 ton/saat

Boru çapı:G2.5 inç ×2

Giriş suyunun basıncı:0.3MPa~0.6MPa

Su basıncı farkı giriş ve çıkış:≥0.2MPa

Su talebi: GB50050-199 standardına uymak5

Sıcaklık testi

Sıcaklık aralığı:-70°C+180°C

Not:1. Başka bir özel bildirim yoksa, GB/T5170-2008'e uygun, yüksüz test.

2.Ambient Temperature 25°C, iyi havalandırma durumu: 35°C≥RT>25°C'de iyi çalışır;Soğutma hızı ve termal yük kapasitesi, düşük ortam sıcaklığından etkilenir.

Sıcaklık dalgalanması: ± 0,5°C

Sıcaklık eşitliği:0.1°C~2.0°C

Sıcaklık sapması: ± 0,1°C ± 2,0°C

Sıcaklık eğimi:<2.0°C

Doğrusal sıcaklık değişimi hızı -

- 45 ~ + 100 °C, 15 °C / dakikada

Doğrusal olmayan sıcaklık değişimi hızı<15°C/min

Sıcaklık Nem testi

Sıcaklık aralığı: +10°C ∼ +95°C

Nem aralığı:10%RH ∼98%RH

Sıcaklık eşitliği: ± 0,5°C ± 2,0°C

Nemlilik Tekdüzelik: ± 1,0%RH ± 5,0%RH

Sıcaklık sapması: ± 0,1°C ± 2,0°C

Nem sapması:±1.0%RH ±5.0%RH

Sıcaklık dalgalanması: ± 0,1°C ± 0,5°C

Nemlik dalgalanması:±1.0%RH ±3.0%RH

Sıcaklık eğimi:<2.0°C

Nem Eşitliği < 5,0%RH

Test Standartları

1 GB/T 2423.1 Düşük sıcaklık testi

5 GJB 150.3 Yüksek sıcaklık testi

2 GB/T 2423.2 Yüksek sıcaklık testi

6 GJB 150.4 Düşük sıcaklık testi

3 GB/T2423.34 İklim Bisiklet Testi

7 GJB 150.9 İklim testi

4 IEC60068-2 İklim testi

8 MIL-STD-202G-103B Nem testi

Yüksel ısı kapasitesi grafiği

Standart sıcaklık testine uygulanır, yükleme için termal kapasite farklı sıcaklık değerinden değişir.

Sıcaklık ve Nem Kontrol Tablosu
